Производительность

Диаметр обработки в главном шпинделе

32 мм

Макс. диаметр обработки в противошпинделе

32 мм

Макс. длина обработки
(люнетная втулка с прямым приводом)

330 мм

Максимальная длина обработки
(без люнетной втулки)

70 мм

Макс. диаметр сверления / резьбонарезания
в главном шпинделе

12 мм / М10

Макс. диаметр сверления / резьбонарезания
в противошпинделе

12 мм / М10

Макс. диаметр радиального сверления / резьбонарезания
в главном шпинделе

12 мм / М8 х 1,25

Ускоренная подача по осям Z1, Z2, X2

35 м/мин

Ускоренная подача по осям X1, Y1

24 м/мин

Главный шпиндель

Частота вращения

200 — 8 000 об/мин

Противошпиндель

Частота вращения

200 — 8 000 об/мин

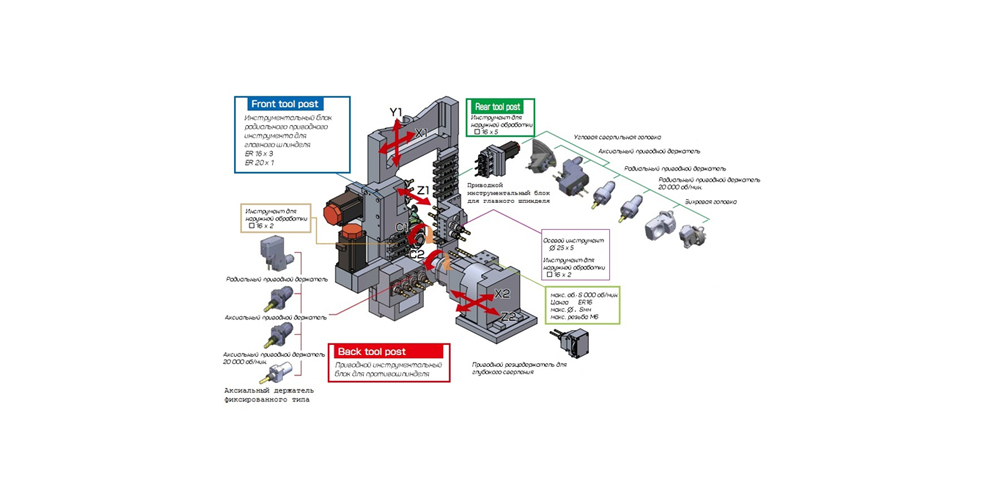

Инструмент

Количество инструмента (стандарт / опция)

27 / 39 шт

Инструмент для наружной обработки
(главный шпиндель)

12 шт (16 х 16 мм)

Аксиальный фиксированный инструмент
(главный / противошпиндель)

5+5 шт (ER16)

Радиальный приводной инструмент
(главный шпиндель)

3 шт (ER16) + 1 шт (ER20)

Аксиальный фиксированный инструмент
(противошпиндель)

4 шт (Ø25мм), приводной — опция

Частота вращения приводного инструмента

200 — 6 000 об/мин

Макс. диаметр дисковой фрезы

45 мм

Мощность двигателей

Двигатель главного шпинделя, пост./30мин»

3,75 / 5,5 кВт

Двигатель противошпинделя, пост./30мин

3,75 / 5,5 кВт

Двигатель приводного инструмента, главный шпиндель (передний блок)

1 кВт

Двигатель приводного инструмента, главный шпиндель (задний блок, опция)

1,4 кВт

Двигатель приводного инструмента, противошпиндель (опция)

1,4 кВт

Двигатель помпы СОЖ

0,4 кВт

Двигатель насоса подачи смазки направляющих

3 кВт

Дополнительная информация

Тип системы ЧПУ

Fanuc 0i-TF

Монитор

Цветной 10,4”

Язык интерфейса системы ЧПУ

Русский

Кол-во одновременно управляемых осей

7 — X1, Y1, Z1, X2, Z2, C1, C2

Установленная мощность

17 кВа

Давление сжатого воздуха, не менее

0,4 МПа

Расход воздуха

100 л / мин

Емкость бака СОЖ

190 л

Габариты

2 630 х 1 280 х 1 970 мм

Масса

4 000 кг
