Производительность

Диаметр обработки в главном шпинделе

от 3 до 20 мм

Макс. диаметр обработки в противошпинделе

20 мм

Макс. длина обработки (вращающийся люнет / без люнета)

210 / 45 мм

Макс. диаметр сверления/резьбонарезания в главном шпинделе

Ø 10 мм / М10

Макс. диаметр сверления/резьбонарезания в противошпинделе

Ø 8 мм / М6

Макс. диаметр неосевого сверления/резьбонарезания в главном / противошпинделе

Ø 6 мм / М5

Макс. диаметр сверления в блоке глубокого сверления

Ø 8 мм

Макс. диаметр торцевой фрезы

Ø30 мм

Частота вращения

Частота вращения главного шпинделя

от 200 до 10 000 об/мин.

Частота вращения приводного инструмента

от 200 до 8 000 об/мин.

Частота вращения противошпинделя

от 200 до 12 000 об/мин.

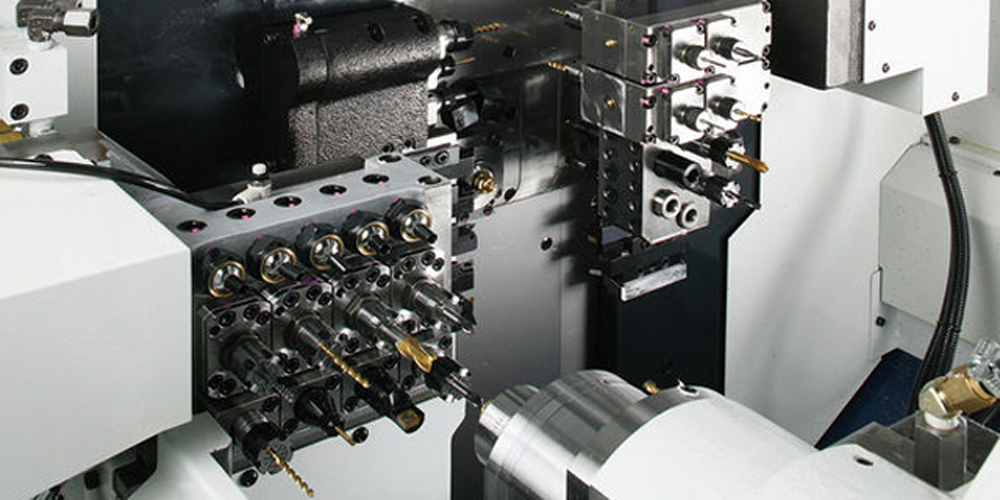

Инструмент

Общее число позиций инструмента

26

Кол-во инструментальных позиций для наружной обработки в главном шпинделе

7 шт.

Размер резцедержателя

22 мм х 5 поз. / 22 мм х 5 поз.

Кол-во инструментальных позиций приводного инструмента для главного шпинделя

ER16x4 радиальные поз. + 2 модульные поз.

Кол-во инструментальных позиций для противошпинделя

ER16 привод x4 поз. / 20 мм фикс. х4 поз.

Мощности двигателей

Мощность двигателя главного шпинделя, пост./30мин.

2,2 / 3,7 кВт

Мощность двигателя противошпинделя, пост./30мин.

1,5 / 2,2 кВт

Мощность двигателя приводного инструмента для главного шпинделя

1,4 кВт

Мощность двигателя насоса системы подачи СОЖ

0,4 кВт

Мощность двигателя насоса подачи смазки направляющих

3 Вт

Другие параметры

Тип системы ЧПУ

Fanuc 0iTF-Plus

Монитор

8,4 дюйма, COLOR LCD

Язык интерфейса системы ЧПУ

Русский язык

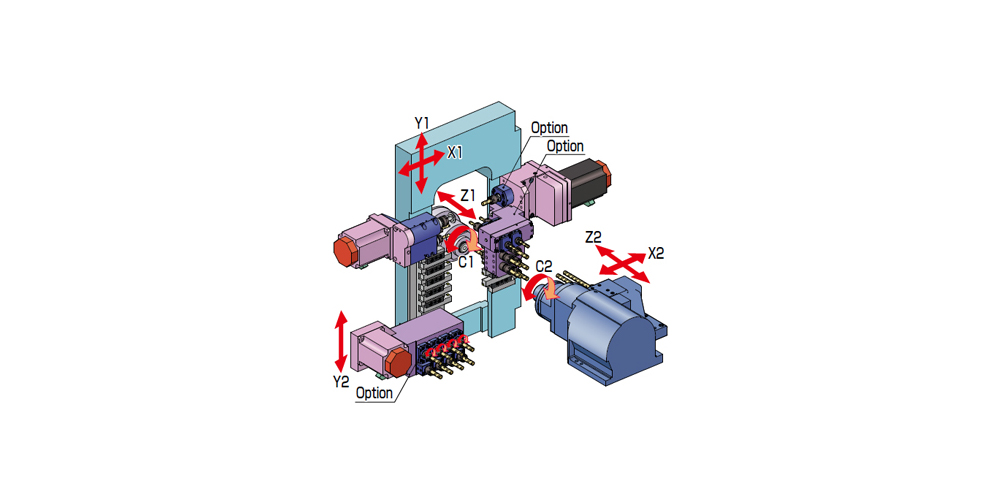

Количество одновременно управляемых осей

6 ед. X1, Y1, Z1, Z2, Y2, X2

Ускоренная подача по осям X1, Z1, Z2, Y2

32 м/мин

Ускоренная подача по осям X1, Y1

24 м/мин

Объем бака СОЖ

180 л.

Требования к системе пневматики

Требуемое давление, минимальное

0,4 Мпа

Расход воздуха

100 л/мин

Прочее

Габариты (Ш x Д х В)

2 110 x 1 200 х 1 885 мм

Вес станка

2 900 кг

Потребляемая мощность

13,3 кВА

Напряжение

380В±10%, 50 Гц, 3 фазы
