Производительность

Диаметр обработки в главном шпинделе

от 8 до 32 мм

Макс. диаметр обработки в противошпинделе

32 мм

Макс. длина обработки (вращающийся люнет / без люнета)

320 / 70 мм

Макс. диаметр сверления/резьбонарезания в главном шпинделе

Ø 12 мм / М10

Макс. диаметр сверления/резьбонарезания в противошпинделе

Ø 10 мм / М10

Макс. диаметр неосевого сверления/резьбонарезания в главном шпинделе

Ø 8 мм / М6

Макс. диаметр неосевого сверления/резьбонарезания в противошпинделе

Ø 10 мм / М8

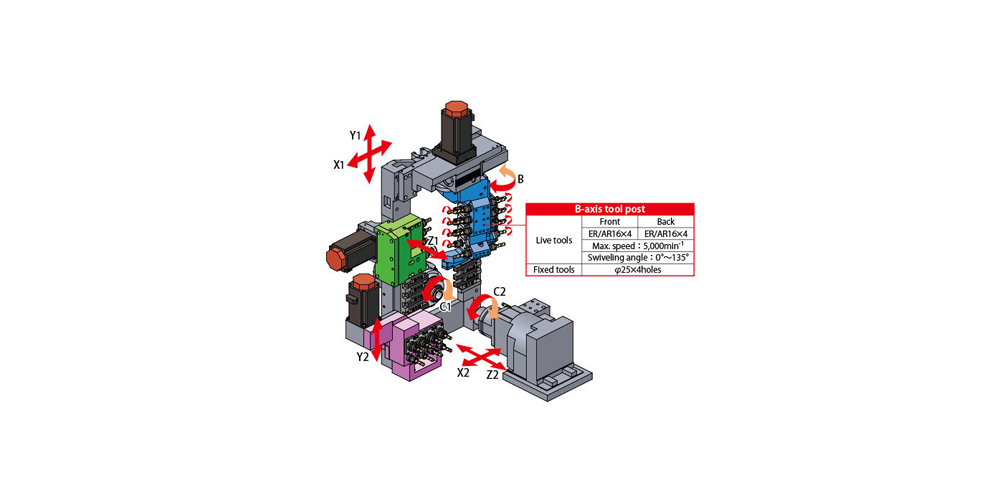

Диапазон поворота, ось В

0° — 135°

Инкремент поворота, ось В

0,001°

Макс. диаметр торцевой фрезы

Ø 45 мм

Частота вращений

Частота вращения главного шпинделя

от 200 до 8 000 об/мин.

Частота вращения противошпинделя

от 200 до 8 000 об/мин.

Частота вращения приводного инструмента для главного / противошпинделя

от 200 до 6 000 об/мин.

Частота вращения приводного инструмента, ось В

от 200 до 7 000 об/мин.

Инструмент

Общее число позиций инструмента

38

Кол-во инструментальных позиций для наружной обработки в главном шпинделе

8 (5+3) шт.

Размер резцедержателя

16 х 16 мм

Кол-во инструментальных позиций радиального приводного инструмента для главного шпинделя

ER16 x3 поз. + ER20 x1 поз.

Кол-во фиксированных инструментальных позиций, ось В для главного/противошпинделя

Ø25мм х4 поз. / Ø25мм х4 поз.

Кол-во приводных инструментальных позиций, ось В для главного / противошпинделя

ER16 х4 поз. / ER16 х4 поз.

Кол-во инструментальных позиций для приводного инструмента для противошпинделя

4 шт. (модульные)

Мощности двигателей

Мощность двигателя главного шпинделя, пост. / 30 мин.

3,7 / 5,5 кВт

Мощность двигателя противошпинделя, пост. / 30 мин.

3,7 / 5,5 кВт

Мощность двигателя приводного инструмента для главного / противошпинделя

1 / 1,4 кВт

Мощность двигателя приводного инструмента, ось В

1 кВт

Мощность двигателя насоса подачи СОЖ

0,4 кВт

Мощность двигателя насоса подачи смазки направляющих

3 кВт

Другие параметры

Система ЧПУ

Fanuc 32i-B

Монитор

10,4 дюйма, COLOR LCD

Язык интерфейса системы ЧПУ

Русский язык

Количество одновременно управляемых осей

7 ед. X1, Y1, Z1, Z2, Y2, X2, В1

Ускоренная подача по осям X2, Z1, Z2

35 м/мин

Ускоренная подача по осям X1, Y1, Y2

24 м/мин

Объем бака СОЖ

180 л.

Требования к системе пневматики

Требуемое давление, минимальное

0,4 Мпа

Расход воздуха

100 л/мин

Прочее

Габариты (Ш x Д х В)

2 630 x 1 280 х 2 010 мм

Вес станка

4 000 кг

Потребляемая мощность

16,9 кВА

Напряжение

380В±10%, 50 Гц, 3 фазы
