Общие данные

Диаметр обработки над станиной, мм

260

Расстояние от оси вращения шпинделя до поверхности инструментального стола, мм

50

Расстояние от торца шпинделя до торца инструментального стола мин/макс, мм

123 — 423

Прутковая заготовка, мм

38

Ширина проёма двери оператора, мм

470

Габариты станка, мм

1 610 х 1 535 х 1 600

Масса станка, кг

1 900

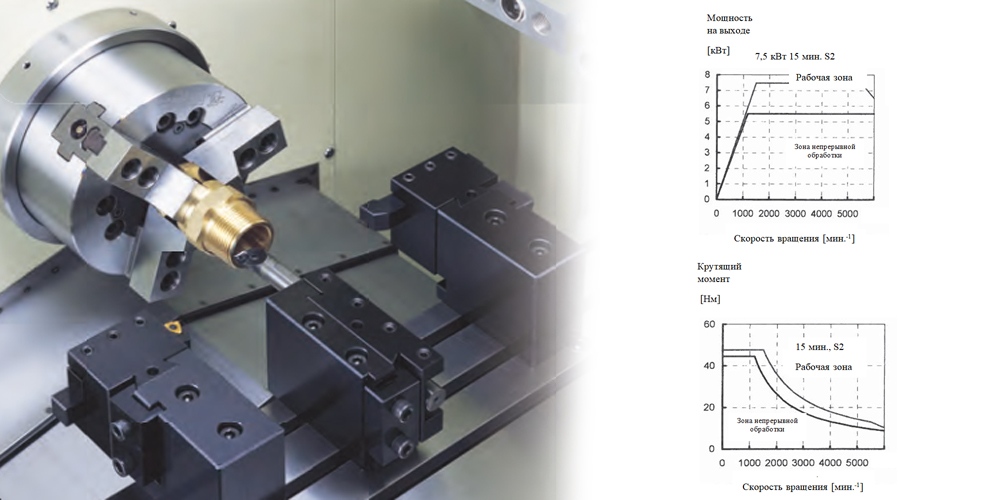

Шпиндель

Скорость вращения, об/мин

6 000

Привод шпинделя

мотор-шпиндель

Охлаждение шпинделя

масляное

Торец шпинделя

Ø140 мм (flat)

Инструментальный суппорт

Тип

инструментальный стол с Т-пазами

Размер инструментального стола, мм

525 х 235

Т-пазы, размер мм / кол-во

16 / 3

Размер токарного резца, мм

16 х 16

Перемещения

Ось X / Z, мм

300 / 300

Ускоренные перемещения, ось Х / Y, м/мин

24 / 24

Инкремент перемещения, мм

0,0001

Двигатели

Мощность двигателя шпинделя, Квт

5,5/7,5

Мощность двигателя ось Х, кВт

1,2

Мощность двигателя ось Z, кВт

1,2

Мощность двигателя помпы СОЖ, кВт

0,18

Мощность двигателя системы охлаждения шпинделя, кВт

0,1

Заправочные ёмкости

Бак СОЖ, л

130

Гидростанция, л

20

Система охлаждения шпинделя, л

8

Система смазки направляющих, л

1,8
