Данные станка

Максимальный обрабатываемый диаметр заготовки

Ø 280 мм

Максимальная длина обработки заготовки

380 мм

Максимальный диаметр обрабатываемого прутка

Ø 65 мм

Размер патрона

8″

Тип зажима патрона

Гидравлический

Главный шпиндель

Максимальная частота вращения

4 500 об/мин

Мощность шпинделя

7,5/ 11 кВт

Торец шпинделя

A2-6

Внутренний диаметр шпинделя

73 мм

Противошпиндель

Максимальная частота вращения

4 500 об/мин

Мощность двигателя

5,5 / 7,5 кВт

Размер патрона

6″

Торец противошпинделя

JIS A2-6

Перемещения и скорости

Перемещение по оси X

260 мм

Перемещение по оси Z

400 мм

Перемещение по оси А

506 мм

Перемещение по оси Y

+/- 50 мм

Ускоренное перемещение по оси X

24 м/мин

Ускоренное перемещение по оси Z

27 м/мин

Ускоренное перемещение по оси A

30 м/мин

Ускоренное перемещение по оси Y

12 м/мин

Тип направляющих X

Скольжения

Тип направляющих Z

Качения

Тип направляющих А

Качения

Тип направляющих Y

Скольжения

Точность позиционирования

+/-0,003 мм

Повторяемость

+/- 0,001 мм

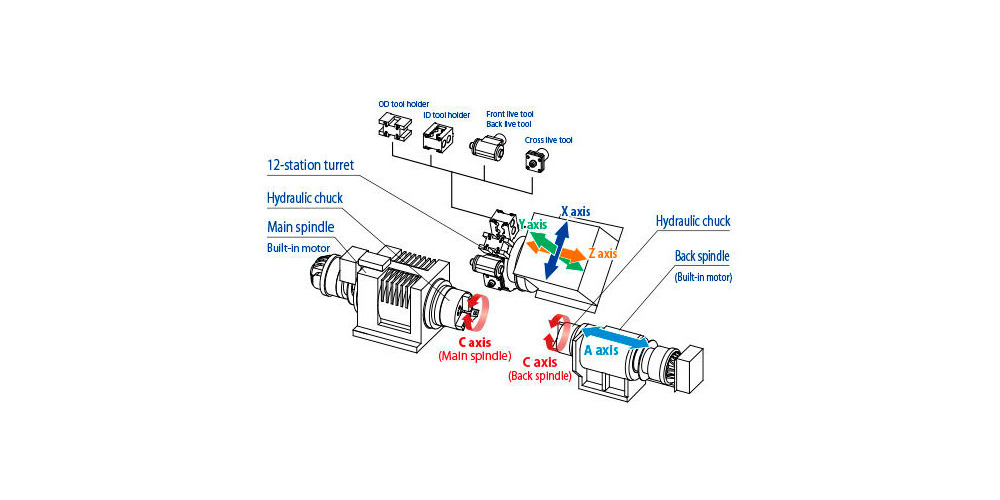

Револьверная голова

Количество позиций

12

Макс. частота вращения приводного иснтрумента

5 000 об/мин

Мощность двигателя приводного инструмента

2,2 / 3,7 кВт

Размер державки инструмента для наружной обработки

25 х 25 мм (клиновой зажим)

Макс. размер державки для внутренней обработки

Ø 40 мм

Тип привода револьверной головки

Серво двигатель

Время индексации револьверной головки от инструмента к инструменту

0,4 сек

Тип индексации

Безостановочный, двусторонний

ЧПУ

Модель ЧПУ

Fanuc 0i-TF

Язык интерфейса системы ЧПУ

Русский язык

Интерфейсы ввода / вывода

CF-card / USB / Ethernet

Привода

Мощность двигателя главного шпинделя

7,5 / 11 кВт

Мощность двигателя противошпинделя

5,5 / 7,5 кВт

Макс. крутящий момент двигателя главного шпинделя

83,5 Нм

Макс. крутящий момент двигателя противошпинделя

46,4 Нм

Мощность двигателя по оси Х

1,8 кВт

Мощность двигателя по оси Z

1,8 кВт

Мощность двигателя по оси A

1,2 кВт

Мощность двигателя по оси Y

1,8 кВт

Мощность двигателя приводного инструмента

2,2 / 3,7 кВт

Макс. крутящий момент приводного инструмента

23,5 Нм

Система СОЖ

Мощность помпы

0,4 кВт

Объем бака СОЖ

160 л

Система смазки

Объем ёмкости системы смазки

1,8 л

Вязкость гидравлического масла

ISO VG-32

Требования к системе пневматики

Давление в системе

0,5 Мпа

Расход воздуха

100 л/мин

Данные станка

Габариты (Ш x Д х В)

2 470 x 1 850 х 1 930 мм

Масса станка

5 600 кг

Угол наклона станины

45 гр

Потребляемая мощность

30 кВА

Напряжение

380В±10%, 50 Гц, 3 фазы
